Cubo de Dados


Cubos de dados multidimensionais gerados a partir de imagens prontas para análise (Analysis-Ready Data – ARD) dos satélites CBERS-4, CBERS-4A, Landsat-8 e Sentinel-2

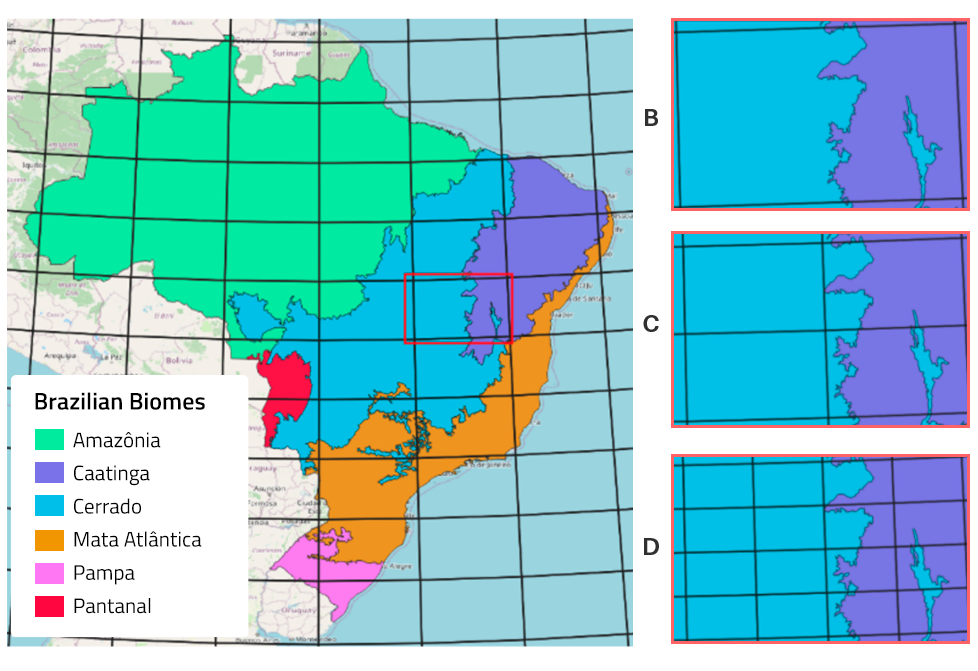

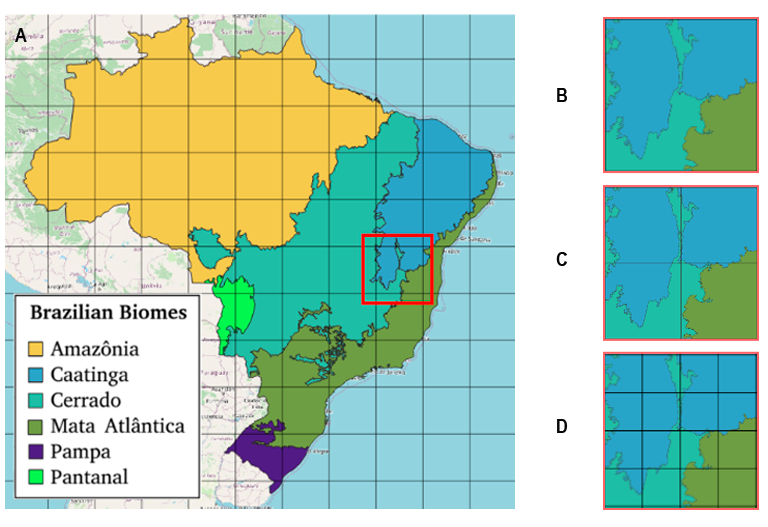

Figura 1. Grids com tamanhos de 1×1.5, 2×3 e 4×6 graus

Os cubos de dados são originados a partir dos produtos ARD das coleções de dados do BDC. No contexto do projeto BDC três grids com células de tamanhos diferentes foram definidos para comportarem os produtos de acordo com a resolução espacial das imagens ARD. Os grids possuem os tamanhos de 1×1.5, 2×3 e 4×6 graus e a eles está associada uma projeção cartográfica. A Figura 1 exemplifica esses grids.

Os cubos de dados podem ser categorizados em dois tipos: identidade e compostos no tempo. Cubo identidade representa as aquisições de imagens nas datas originais do sensor, já no cubo composto um valor de pixel é escolhido em um período de tempo, por exemplo 16 dias ou 1 mês, para compor o produto final.

A função de composição temporal calcula ou seleciona o valor de um pixel dentro de um intervalo de tempo sobre um cubo identidade. A função de composição temporal pode ser média, mediana ou STACK. Por exemplo, dado um intervalo de tempo a composição temporal por média avalia todos os valores livres de nuvens e sombra de nuvens dada uma máscara de nuvens para então calcular o valor médio final para cada uma das bandas espectrais. No caso do STACK é feita uma ordenação com base na área útil das imagens, considerando a cobertura de nuvens e sombra, assim o valor resultante da composição STACK é obtido do primeiro valor encontrado, se houver nuvem ou sombra na primeira imagem ordenada, os valores dos pixels são obtidos da segunda imagem e assim sucessivamente. A Figura 2 ilustra esses procedimentos.

WTLSS

Os produtos BDC são armazenados e distribuídos no formato COG (Cloud Optimized GeoTIFF), a tabela abaixo ilustra os cubos de dados gerados no BDC:

Cubos de dados gerados pelo BDC.

Cube CollectionSatelliteSensorsSpatial Resolution (m)Temporal Compositing
CB4_64CBERS-4AWFI64Identity
CB4_64_16D_STKCBERS-4AWFI6416 days Stack
CB4_20_1M_STKCBERS-4MUX201 month Stack
LC8_30Landsat-8OLI30Identity
LC8_30_16D_STKLandsat-8OLI3016 days Stack
MOD13Q1TERRAMODIS25016 days Best Pixel
MYD13Q1AQUAMODIS25016 days Best Pixel
S2_10Sentinel 2A/2BMSI10Identity
S2-SEN2COR_10_16DSentinel 2A/2BMSI1016 days Stack
